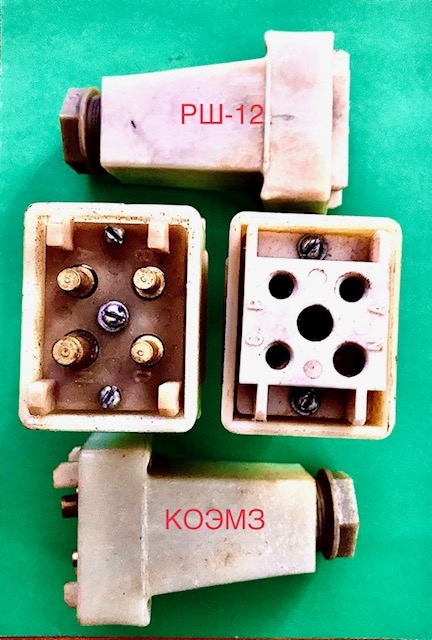

Соединитель электрический серии РШ12

КОЭМЗ продает: Разъемы РШ-12.

Соединители электрические серии РШ12 предназначены для быстрого сочленения-расчленения одним оператором электрических цепей.

Напряжение ~660 В, -440 В, в невзрывоопасной среде.

Номинальный ток, А 10, 25, 63

Температура окружающей среды, С-40..+55

Способ присоединения жил - винтовой зажим, пайка.

Исполнение по назначению: вилка кабельная прямая; вилка панельная; розетка кабельная прямая; розетка панельная.

Степень защиты сочлененных соединителей 1Р54.

Размеры, мм 51х56х106- 65х89х121.

Масса, кг 0,14 - 0,33.

Система условных обозначений соединителей РШ12:

ХХ ХХ - ХХ ХХ Х Х-ХХ-ХХХХ

1 2 3 4 5 6 7 8

1. Наименование серии - РШ.

2. Двухзначное число. Порядковый номер разработки (12).

3. Двухзначное число. Обозначение частей разъема по способу монтажа:

01 - вилка кабельная прямая.

03 - вилка панельная.

06 - розетка кабельная прямая.

08 - розетка штепсельная (стационарная).

4. Двухзначное число. Обозначение сочетания числа контактов и номинального тока (Таблица ниже).

5. Однозначное число. Обозначение способа присоединения проводников к контактам:

1 - пайка.

2 - механический зажим.

6. Однозначное число. Обозначение наличия замкового устройства для соединения вилки с розеткой:

0 - отсутствует.

5 - замковое устройство.

7. Двухзначное число. Обозначение степени защиты по ГОСТ 14254:

20 - 1Р20, 54 - 1Р54.

8. Буквы. Климатическое исполнение и категория размещения по ГОСТ 15150 (УХЛ3).

Подробности по телефону или на сайте: www.koemz.ru
