![](/uploads/images/t_ca24bac50f55b989339e805fe6562808.gif)

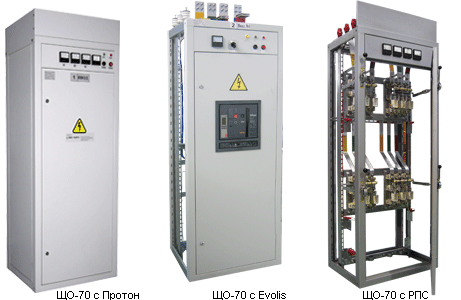

Панели распределительных щитов ЩО-70 (91) предназначены для комплектования распределительных устройств (щитов) напряжением 380/220В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.
Панели Щ0-70(91) представляют собой сборную конструкцию из листогнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами; имеют степень защиты с фасадной стороны IР20, а с остальных сторон IР00; предназначены для одностороннего обслуживания.
Панели подразделяются на:
вводные,
линейные,
секционные,
вводно-секционные,
вводно-линейные, с аппаратурой АВР.
Во вводных и секционных панелях в качестве коммутационной и защитной аппаратуры устанавливаются стационарные (не выдвижные) автоматические выключатели серии «ВА» на номинальные токи 1000, 1600А с электромагнитным приводом и выключатели серии «Электрон» на номинальные токи 1600, 2500А с электродвигательным приводом. Панели предусматривают кабельные и шинные вводы. Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.
Панели линейные комплектуются разъединителями и автоматическими выключателями серии «ВА», «А3700». Аппараты, применяемые в панелях, переднего присоединения. Благодаря наличию между выключателем и сборными шинами разъединителей возможен безопасный осмотр панелей, ревизия, ремонт и защита выключателей. Панели с автоматическими выключателями могут быть изготовлены также без разъединителей.
Преимущества панелей ЩО-70(91) со стационарно установленными автоматическими выключателями:
стоимость подстанции уменьшается на 20 — 25%;
надежность, электро- и пожаробезопасность;
отсутствие втычных контактов (стационарно установленные автоматические выключатели более надежны в эксплуатации);
отсутствие текстолитовых перегородок между системой шин;
простота конструкции и обслуживания;
улучшен доступ для осмотра токоведущих частей панелей;
вывод автоматического выключателя для производства ремонтных работ осуществляется путем простого отключения разъединителя с видимым разрывом;
значительно уменьшены габариты РУНН, за счет конструкции панелей .
отгрузки по регионам (495) 720-70-42; 903-720-70-42 ; 8-903-6471471 http://www.electromarcet.ru Электромаркет
Панели распределительных щитов ЩО-70 (91)
Панели распределительных щитов ЩО-70 (91) предназначены для комплектования распределительных устройств (щитов) напряжением 380/220В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.
Панели Щ0-70(91) представляют собой сборную конструкцию из листогнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами; имеют степень защиты с фасадной стороны IР20, а с остальных сторон IР00; предназначены для одностороннего обслуживания.
Панели подразделяются на:
вводные,
линейные,
секционные,
вводно-секционные,
вводно-линейные, с аппаратурой АВР.
Во вводных и секционных панелях в качестве коммутационной и защитной аппаратуры устанавливаются стационарные (не выдвижные) автоматические выключатели серии «ВА» на номинальные токи 1000, 1600А с электромагнитным приводом и выключатели серии «Электрон» на номинальные токи 1600, 2500А с электродвигательным приводом. Панели предусматривают кабельные и шинные вводы. Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.
Панели линейные комплектуются разъединителями и автоматическими выключателями серии «ВА», «А3700». Аппараты, применяемые в панелях, переднего присоединения. Благодаря наличию между выключателем и сборными шинами разъединителей возможен безопасный осмотр панелей, ревизия, ремонт и защита выключателей. Панели с автоматическими выключателями могут быть изготовлены также без разъединителей.
Преимущества панелей ЩО-70(91) со стационарно установленными автоматическими выключателями:
стоимость подстанции уменьшается на 20 — 25%;
надежность, электро- и пожаробезопасность;
отсутствие втычных контактов (стационарно установленные автоматические выключатели более надежны в эксплуатации);
отсутствие текстолитовых перегородок между системой шин;
простота конструкции и обслуживания;
улучшен доступ для осмотра токоведущих частей панелей;
вывод автоматического выключателя для производства ремонтных работ осуществляется путем простого отключения разъединителя с видимым разрывом;
значительно уменьшены габариты РУНН, за счет конструкции панелей .
отгрузки по регионам (495) 720-70-42; 903-720-70-42 ; 8-903-6471471 http://www.electromarcet.ru Электромаркет
