Комплекты крепления проволочных силовых резисторов типов С5 -35В ( ПЭВ),С5 -36В (ПЭВР ) мощностью от 3 до 160 Вт

Комплекты крепления проволочных силовых резисторов типов С5 -35В ( ПЭВ),С5 -36В (ПЭВР )
мощностью от 3 до 160 Вт с узлами крепления. Изделия прошли комплексные входные испытания
на требования к сопротивлению и прочности изоляции в лаборатории ООО «НПП ЭКРА ».

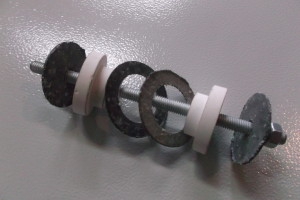

Комплект узла крепления резистора состоит из двух изоляционных керамических  втулок марки
ВК94 -2, металлической шпильки с резьбой, двух плоских и двух пружинных шайб, двух гаек и
четырех изоляционных шайб из паронита или фторопласта

№  Типоисполнение узла крепления 1 2 3 4 Кол-во (по мощности резистора) (3-10 Вт ) (16 Вт ) (25 Вт ) (50-160 Вт)
1 Втулка керамическая,мм    13х4,5х3,1 15х8х5,3 20х11х6 25х16х6,9   2
2 Шпилька *, мм                    50              60          75          120-240       1
3 Шайба (паронит / фторопласт),мм   14х 5,2 17х9 17х9      30 х19        2
4 Шайба (паронит / фторопласт),мм   14х5,2 14х5,2 14 х5,2 26х5,9        2
5 Гайка *                              М3            М4          М5          М6             2
6 Шайба *                              М3            М4          М5          М6             2
7 Шайба -гровер *                  М3            М4          М5          М6             2
Детали, обозначенные «*», допускается изготавливать по размерам Заказчика
