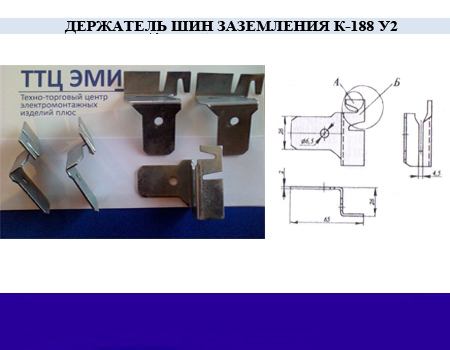

Держатель ШИН заземления К-188 у2

Держатель шин заземления К-188 служит для крепления к строительным конструкциям круглых диаметром 10, 12 мм и плоских размерами 40 х 4 и 25 х 3 мм заземляющих проводников. Закрепляется держатель пристрелкой, сваркой или винтом.
Заземляющий проводник укладывают в пазы держателя К 188: круглые – в верхнюю часть паза, выполненную в виде призмы, плоские – в нижнюю прямоугольную.
Фиксирование круглых заземляющих проводников и плоских сечением 40 х 4 мм производится путем отгиба элемента А до упора в верхнюю кромку проводника, плоского сечением 25 х 3 мм – путем отгиба элемента Б.
Допустимая нагрузка на держатель шин К188 - 40 Н.
Масса 1000 шт. – 45 кг.
Код ОКП 34-4951-4011, 34-4951-4012 соответственно.
ТУ 36-1453-82.
Вид климатического исполнения ЦИНК
Склад г. Москва.
