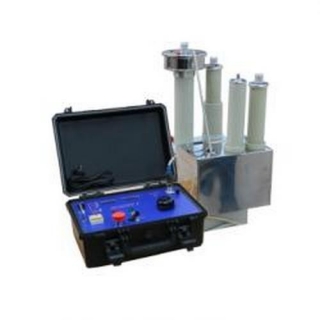

АВ-50/70Р Аппарат высоковольтный для испытания диэлектриков

ООО «НПО РосТехЭнерго» предлагает к поставке: АВ-50/70Р Аппарат для испытания диэлектриков.

Предназначен для испытания изоляции диэлектриков выпрямленным электрическим напряжением и синусоидальным электрическим напряжением частотой 50 Гц.

Аппарат испытательный АВ-50/70Р является модернизированным аналогом хорошо зарекомендовавшего себя АВ-50/70. И отличается увеличенной безопасностью проведения испытаний, имеет увеличенное количество контролируемых выходных параметров, а также меньшими габаритами и весом.

Основной отличительной особенностью АВ-50/70Р является повышенная точность измерений. Измерительный шунт расположен непосредственно в высоковольтной цепи и измеряет только ток нагрузки (в большинстве аналогичных приборов ток нагрузки измеряется вместе с током делителя, а потом этот сигнал обрабатывается для вычитания тока делителя).

Технические характеристики:

Напряжение питающей сети однофазного переменного тока, В,

220±11

Параметры аппарата при испытании выпрямленным напряжением в кратковременном режиме (до 5 минут) при номинальном значении напряжения в сети:

наибольшее рабочее напряжение, кВ

70/60*

максимальный рабочий ток, мА

23

Параметры аппарата при испытании переменным напряжением в кратковременном режиме (до 5 минут) при номинальном значении напряжения в сети:

наибольшее рабочее напряжение (действующее значение), кВ

50/42,5*

наибольший рабочий ток (действующее значение), мА

28

Потребляемая мощность, кВт, не более

2

Приведенная погрешность измерения выходного напряжения и тока, % , не более

3

Масса, кг, не более:

блок управления

12,5

блок высокого напряжения

32

Габаритные размеры:

блок управления

395х350х180

блок высокого напряжения

325х250х600

Средний срок службы

10 лет
