Высоковольтные кабельные крепления и несущие конструкции для прокладки кабельных трасс 6-10 кВ, 35 кВ, 110 кВ, 220 кВ
Сегодня одной из приоритетных задач экономики Российской Федерации является ее модернизация. Но сделать это без модернизации распределительных и производственных электросетей не представляется возможным. Все больше увеличиваются требования к увеличению пропускной способности и надежности электросетей. Следовательно требуется установка нового энергоэффективного оборудования, а также снижение удельных капитальных затрат при строительстве.
Одним из способов решения вышеперечисленных задач является возможность использования более современного кабеля с изоляцией из сшитого полиэтилена. Но использование данного кабеля в отличие от кабелей с пропитанной бумажной изоляцией подразумевает дополнительные требования по технологическому процессу прокладки. Одним из требований, которому не уделяется должного внимания при проектировании кабельных трасс, является правильный выбор металлических конструкций и их расположения, а также типов кабельных креплений к ним.
Компания Энергомет реализовывает на практике повышенные требования к нагрузочным и эксплуатационным характеристикам кабельных трасс. Одним из основных направлений реализации является создание таких элементов кабельных конструкций, которые позволят создавать кабельные линии многообразных конфигураций для выполнения задач различного уровня сложности.
В каталоге Энергомет 2017 представлена продукция с учетом современных требований инструкций производителей кабеля и «Правил устройства электроустановок» ПУЭ:

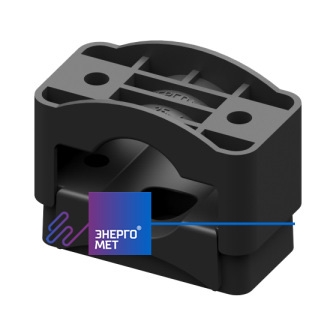

1.Кабельные крепления КА и КА3
2.Несущие конструкции усиленные
3.Несущие конструкции из с-образных профилей
Кратко по разделам:

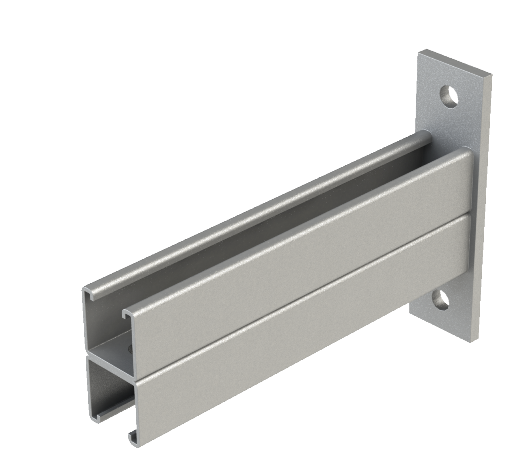

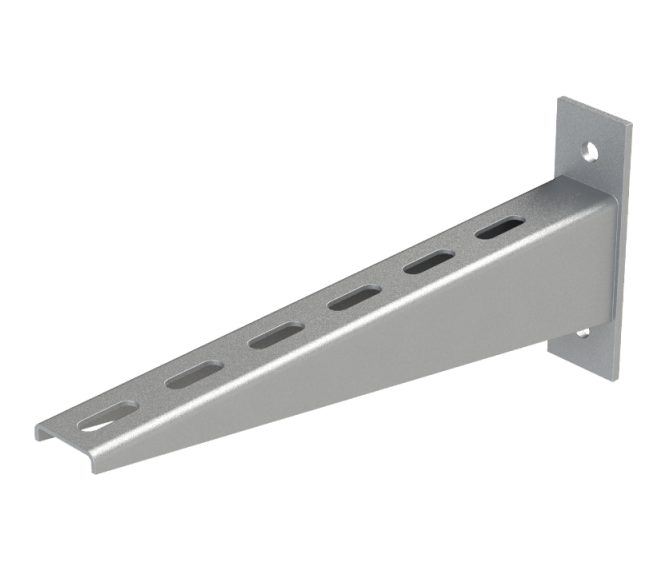

Ввиду несоответствия нагрузочных и конструкционных характеристик полка кабельная серии «К» была заменена на консоль усиленную КВ.
Сравнительный анализ нагрузочных характеристик двух равных по ширине изделий (445мм), выглядит следующим образом: рабочая нагрузка кабельной полки серии «К1163» составляет 50кг, усиленная консоль «КВ 400 ГЦ» - 120кг. Размеры перфорации остались прежними 20х10 мм.
Предложена усовершенствованная конструкция рядных креплений, с помощь которой было достигнуто увеличение диаметра фиксируемого кабеля, а также возможность крепления кабеля на вертикальных участках трассы и снизу на эстакадной полке.
Полка эстакадная КС2, увеличенная нагрузочная способность и конструкция которой делает возможным двухуровневую прокладку кабеля, с возможностью установки огнестойкой перегородки без применения дополнительных кронштейнов.
Полная версия каталога Энергомет 2017 доступна на сайте www.energomet-e.ru
ООО Энергомет г.Екатеринбург (343) 287-94-27
