Как настроить реле давления?

Как настроить реле давления?

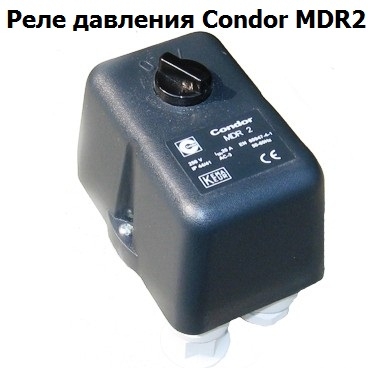

  Настройка реле давления MDR 2/11 (фирма Condor, Германия)   Принцип работы реле давления зарубежной фирмы основан на сравнении сил, возникающих от давления сжатого воздуха, передаваемого мембраной и сил упругой деформации пружины. Для ручного управления двигателем установки на реле имеется переключатель. Настройка реле на необходимое давление осуществляется при снятом защитном кожухе путем вращения болта (возможно 2-х гаек) регулировки диапазона рабочих давлений, сжимая или отпуская пружину большего диаметра. Рядом имеется ещё один болт, регулирующий сжатие пружины меньшего диаметра. Путём вращения этого болта (гайки) регулируется величина перепада между давлением отключения (Роткл.) и давлением включения (Рвкл.) установки. В какую сторону производить вращение болта (гаек) указывают рядом расположенные стрелки. Знак + (плюс) около стрелки указывает на увеличение величины рабочего давления, знак - (минус) около стрелки указывает на уменьшение величины рабочего давления. Настройка перепада давлений осуществляется по тому же принципу. Число оборотов, на которое необходимо повернуть болт при настройке реле, определяется непосредственно на установке опытным путем, при этом изменение величины давления определяют по манометру на ресивере.  Реле-давления используются для управления работой поршневой или винтовой компрессорной установки путём включения/выключения электродвигателя при достижении max/min давления в ресивере, которое может регулироваться по необходимости. Реле давления могут комплектоваться устройством защиты электродвигателя, срабатывающем при повышении силы тока в цепи, что позволяет избежать перегорания электродвигателей. Реле давления обеспечивает простейшее регулирование работы поршневых компрессоров, и в "бюджетных" моделях винтовых компрессоров, автоматически выключая его при отсутствии или уменьшении потребления сжатого воздуха в пневмосистеме. При выборе реле давления учитываются параметры поршневого компрессора (диапазон давления) и параметры электродвигателя (мощность, ток). Реле давления MDR установлено на компрессорах Бежецкого завода АСО ( серия компрессоров – К, С )     Реле давления – один из приборов автоматического контроля работы насоса и защиты его от «сухого» хода.     Подключённое к манометру, реле давления реагирует на изменения давления в системе, соответственно – включая и выключая насос.     При открытии кранов (понижении давления ниже установленного предела) реле давления включает насос, при прекращении водоразбора (достижении верхнего установленного предела) реле давления выключает насос.
