Измерения светотехнических и электротехнических характеристик уличного светодиодного светильника XLD-ДКУ08-80-WHS проводились на аттестованном и калиброванном оборудовании в аккредитованной Испытательной лаборатории Государственного предприятия «ЦСОТ НАН Беларуси».
Результаты любого измерения относятся только к предоставленному образцу и не могут быть распространены на другие изделия производителей-конкурсантов. Результаты испытаний не могут являться основой для принятия решения в коммерческих и правовых вопросах деятельности организаций.
Электрическое питание образцов осуществляется с помощью прецизионного источника питания — анализатора Agilent 6812B. Для рейтинга принимаем одно и то же действующее значение напряжения питания — 230 В для всех образцов. Измерение электрических характеристик (потребляемый ток, мощность, коэффициент мощности, гармонический состав тока и др.) выполняется с помощью анализатора гармоник, фликера и мощности AC 2000A (Laplace Instruments). Введен в эксплуатацию в 2015 г.
Для измерения кривых силы света (КСС) традиционно используется гониофотометр SMS10c (Optronik Berlin). Способ установки образца и начальная точка гониофотометра выбирается таким образом, чтобы выполнить измерения в фотометрической системе (C, γ). Положение оптического центра светильника устанавливается с помощью юстировочного лазера и подвижного 3-координатного стола гониометра. Все измерения КСС проводятся с шагом 2° в экваториальных и меридиональных плоскостях.
Измерения спектрального распределения мощности излучения и световой поток ламп и светильников с дальнейшим расчетом всех цветовых характеристик (координаты цветности, коррелированная цветовая температура, общий и частные индексы цветопередачи и др.) производятся спектрорадиометрической системой CAS140CT (Instrument Systems), которая имеет в составе интегрирующую сферу диаметром 2 м. Введена в эксплуатацию в 2015 г.
Время выхода образцов в рабочий режим устанавливается автоматически, исходя из того, что интенсивность свечения не должна изменяться более чем на 1% в течение последних 15 мин. Во время тепловой стабилизации оптическая ось образца ориентируется горизонтально в направлении измерительной головки фотометра, которая располагается на расстоянии 10 м от оптического центра светового прибора.
Испытания светильников проводятся в соответствии с методиками, изложенными в ГОСТ Р 54350-2015.
Подтвержденные характеристики на XLD-ДКУ08-80
Заявленные
Измеренные
Световой поток, лм
7900
7870
Мощность, Вт
79
79
Коэффициент мощности
0,95
0,973
Световая отдача, лм/Вт
100
99,6
Цвет. темп., К
4260..4740
4000
Индекс цветопередачи, Ra
>75
73,3
Коэфф. пульсаций светового потока, %
—
0,3
Время стабилизации светового потока, мин
—
7
Спад свет. потока за время стабилизации, %
—
1,6
Возм. регулирования светового потока
нет (у данной модели)
Полный коэфф. гармонических искажений тока, %
13,37
Срок службы, лет
10
Гарантия, лет
3
Темп. диапазон,°С
-40…+80
Диапазон напряжений, В
90…305
Защита от пыли и влаги, IP
65
Наличие сертификата
+
Масса, кг
6,2
Материал корпуса
Литой из алюминиевого сплава, серого цвета
Материал рассеивателя
Закаленное стекло
Источник питания
MeanWell HLG
Источник света
Cree XT-E, 700 мА
Рекомендованная цена, руб (май, 2016)
по запросу
с результатами теста можно ознакомиться на
сайте
Chief WMA2S 30/07/2019, 01:07 Технические характеристики Сертификат и паспорт Запросы на сертификат и/или паспорт, описание и/и...
Привод SIEMENS GLB161.1E 25/07/2019, 11:07 Технические характеристики привода SIEMENS GLB161.1E Код товара 3065 Напряжение питания 24 V Упра...
XLD-ДКУ08-80-WHS — ИСПЫТАНИЯ СВЕТОДИОДНОГО УЛИЧНОГО СВЕТИЛЬНИКА ОТ ИКСЛАЙТ (МАЙ, 2016)
100 лм/Вт, 7900 лм, 79 Вт, КМ 0.973, 4000 К, КП 0.3%, Ra 73.3, 6.2 кг

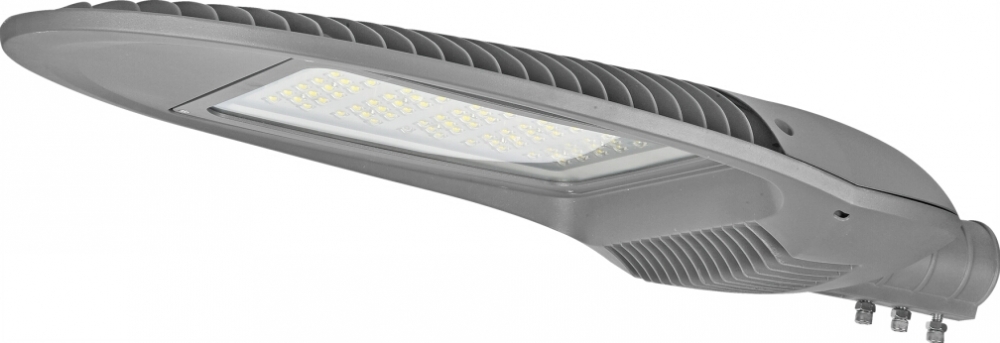

Светодиодный уличный светильник XLD-ДКУ08-80-WHS-220-Ш2-01 от компании Икслайт показал хорошее соответствие заявленных и измеренных светотехнических и электротехнических характеристик, в том числе идеальное соответствие формы КСС. Хорошее значение световой отдачи для уличного светильника (100 лм/Вт) по факту на май 2016 года. Нулевое значение пульсаций светового потока (0,3%) несмотря на отсутствие нормирования этого параметра в уличном освещении.
