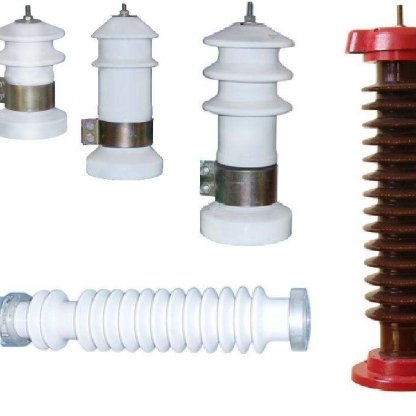

Разрядник РВО

Разрядник РВО – это самое распространенное  средство, используемое для защиты  от атмосферных перенапряжений электросетей.  Его напряжение варьируется от  3 до 10 кВт. Самые первые модели вентиляционных разрядников  были разработаны  в 1908 году. Вплоть до 1960 года  в ходу были лишь модели, предназначенные для защиты  от грозовых перенапряжений, а выпуск  разрядников, защищающих от коммутационных и грозовых перенапряжений, был создан некоторое время спустя.

Бывают следующие виды ограничителей  перенапряжения:
•     разрядники трубчатые;
•     разрядники вентильные;
•     нелинейные ограничители.

Определяют четыре класса разрядников:
•     станционный;
•     промежуточный;
•     распределительный;
•     вспомогательный.

Трубчатый тип разрядников в настоящее время не используется вообще, а вот металлооксидные ограничители, наоборот, получают все большее распространение. Вентильный разрядник  имеет два главных компонента: рабочий резистор и многократный искровой промежуток с последовательным типом соединения. Разрядник 10 (РВС-10) имеет следующие основные компоненты: искровой промежуток, вилитовые кольца, а так же рабочие резисторы. Все вышеперечисленные компоненты находятся во внутренней части фарфоровой оболочки. Соединение и крепление осуществляется  посредством специальных фланцев, которые  закреплены с торцов оболочки разрядника. Наличие влаги способствует изменению характеристик рабочих резисторов.  Принцип работы разрядника заключается в следующем:  как только появляется в сети перенапряжение,  происходит пробивание трех искровых промежутков. Замыкание импульса тока происходит на земле посредством рабочих резисторов. Возникший тон ограничивается  рабочими резисторами.

Вентильный  разрядник имеет  следующие основные характеристики:
•    Стандартное напряжение сети Uнр.
•    Номинальное напряжение сети – показатель, при котором  обеспечивается надежное  гашение  дуги разрядника.
Исходя из этого параметра разрядники можно разделить на те, что работают в сети с изолированной и глухозаземленной нейтралью, а так же комбинированные.

Выбирая разрядник, необходимо обращать внимание на следующее:
•    номинальное напряжение у разрядника и электрической сети должны быть идентичными;
•    вольт-секундный показатель должен располагаться ниже, чем защищаемый объект;
•    допустимая отключающая способность;
•    расстояние от разрядника до защищаемого объекта  должен быть таким, чтобы импульс перенапряжения не настигал его в неограниченном состоянии;
•    место установки разрядника должно соответствовать типу устройства: внутреннее либо наружное.

Исходя из назначения, вентильные разрядники можно разделить на следующие группы:
•    те, что обеспечивают защиту  электрического оборудования от атмосферных перенапряжений;
•    те, что ограждают машины и оборудование не только от атмосферных, но и от кратковременных внутренних  перенапряжений;
•    те, что защищают от перенапряжения тяговое электрическое оборудование.




22/09/2013, 08:09
