Вес и размер двутавра по ГОСТу

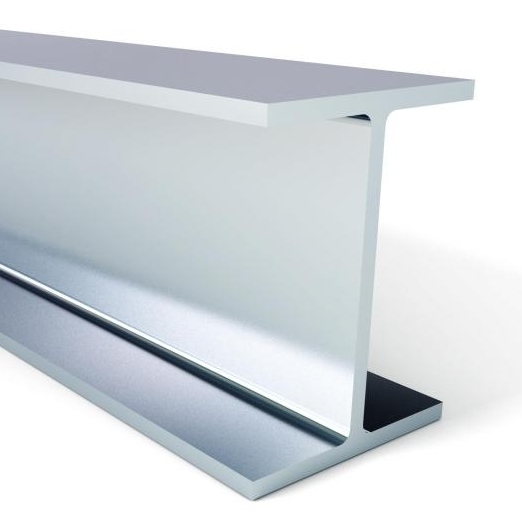

В строительстве широко используются различные металлические конструкционные элементы. Одним из основных является двутавр – профиль из черных металлов с сечением в виде буквы Н. Балка такой формы гораздо прочнее, жестче и легче стандартной прямоугольной с такой же площадью сечения. Механические показатели не зависят от перепадов температур, сохраняя стабильность и в холодное время года, и летом.



Стальной двутавр используется при устройстве перекрытий, возведении мостов, для формирования каркасов зданий и сооружений в крупнопанельном строительстве. Обладает высокой несущей способностью. Изготавливается методом проката или изгиба.

Различают несколько типов подобных балок:

• Нормальные.
• Узкополочные.
• Среднеполочные.
• Монорельсовые.
• Колонные.

Производство

Изготовление стальных элементов в заводских условиях ведется двумя способами:

1. Сваривание горячекатаного листа – получение сварного двутавра. Таким способом производят балки размером от 60 мм. Все механические параметры сварного изделия идентичны показателям горячекатаного.
2. Горячая прокатка заготовки на сортовом станке – получение горячекатаного профиля. Этот способ позволяет изготавливать балки малых размеров, до 60 мм.

Данные профильные элементы являются одним из видов сортового металлопроката, поэтому производятся из углеродистой стали или низколегированной в соответствии с ГОСТ.

Ассортимент

Грани полок выполняются параллельными или с уклоном. В зависимости от этого каждое изделие имеет соответствующую маркировку:

Б – нормальный двутавр с параллельными гранями. Применяется для устройства стенового каркаса, решетчатых колонн и опор. Требует промежуточного закрепления;
Д – среднеполочный;
Ш – широкополочный с параллельными гранями. Такие балки выдерживают высокие нагрузки на изгиб, не нуждаются в дополнительных креплениях и применяются в качестве горизонтальных несущих элементов;
К – колонный с параллельными гранями. Самый тяжелый и прочный вид данного проката;
М – мостовой с уклоном граней менее 12%. Используется при монтаже подвесных путей, выдерживает нагрузки на изгиб, кручение и давление;
С – специальный с уклоном граней не более 16%. Применяются для армирования шахтных стволов.

ГОСТ нормирует и размеры каждого профиля. Длина балки варьируется от 4 до 12 м, расстояние между полками по внешним граням – от 10 до 100 см (в маркировке обозначается первой цифрой). Длина может быть мерной, кратной мерной или немерной.

По точности изготовления профили маркируются А (обычная) или В (высокоточная).

Кроме того, все изделия выполняются с различной толщиной полок и стенки, имеют разные технические характеристики и назначение. Сортамент с маркировкой У в конце имеет усиленную конструкцию.



Вес балки с определенным размером сечения регламентирован стандартами. Поставляются изделия в горячекатаном состоянии или термообработанном. Соединение двух элементов производится методом сваривания.
