Теплотрасса. Особенности конструкции
Транспортировка теплоносителя от вырабатывающей станции к конечному потребителю проходит по специальному трубопроводу, называемому
теплотрассой. Она сооружается, если расстояние от источника до потребителя составляет 10 – 20 км. Максимальная длина трубопровода – 40 км.
Строительство теплотрассы ведётся на небольшое расстояние по нескольким причинами:
- При движении по трубам от километра к километру теплоноситель остывает. Чтобы предотвратить потери тепла на больших дистанциях, необходимо применение улучшенной теплоизоляции, которая потребует дополнительных финансовых затрат. Эти расходы войдут в стоимость тепла, что является нежелательным следствием.
- При движении на большое расстояние теряется давление теплоносителя. Чтобы его поддерживать, необходимо строить дополнительные насосные станции. Другим решением может стать установка более толстых труб для теплотрассы. Расходы на строительство и обслуживание насосных станций, а также установку труб отразятся на стоимости тепла у конечного потребителя.
Виды
Трубопроводы для передачи теплоносителя можно классифицировать по различным основаниям.
По виду передаваемого теплоносителя трубопроводы делят на:
- проводящие пар,
- проводящие воду.
По способу прокладки трубопроводы делят на:
Подземные трубопроводы могут быть:
- бесканально проложенными,
- проложенными в непроходных каналах,
- проложенными в полупроходных каналах,
- проложенными в проходных каналах,
- проложенными в общих коллекторах.
Надземные трубопроводы по высоте стоящих опор могут быть:
- низко пролегающими,высоко пролегающими.
Структура
В состав теплотрассы входят различные элементы, позволяющие трубопроводу эффективно выполнять свою функцию:
- Трубы. Являются основным элементом, передающим теплоноситель.

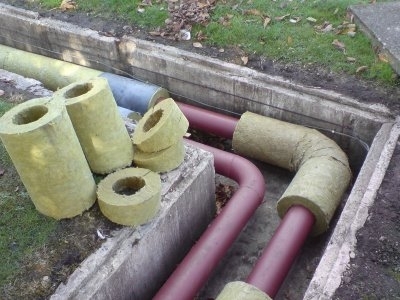

- Теплоизолятор. Препятствует переходу тепла во внешнюю среду, снижает теплопотери.
- Опорные элементы (у надземного трубопровода). Поддерживают и фиксируют трубную конструкцию над землёй.
- Каналы (у подземного трубопровода). Удерживают трубопровод в грунте, препятствуют разливу теплоносителя в случае прорыва.
- Секционная арматура. Разделяет трубопровод на участки.
- Компенсаторы. Препятствуют температурной деформации трубопровода.
- Арматура для опорожнения-заполнения. Позволяет регулировать количество теплоносителя в трубопроводе.
СтроительствоМонтаж трубопровода для передачи теплоносителя ведётся специализированными организациями, которые имеют доступ к строительной автотехнике, сварочным аппаратам и прочим устройствам, обеспечивающим выполнение работ.
Цена проводимых операций складывается из
- сложности выполнения работ на местности,
- объёма земляных работ,
- объёма спуско-подъёмных операций,
- объёма сварочных работ,
- объёма теплоизоляционных работ и др.
Таким образом, теплотрасса является сложной конструкцией, сооружение которой требует больших объёмов работ и затрат.
