Для транспортировки рабочей среды по трубам на большие расстояния внутри трубопровода создаётся давление, которое способствует перемещению газов и жидкостей на расстояния. Не по всем трубам может проходить рабочая среда под давлением, поскольку некоторые трубные изделия могут не выдержать нагрузок и разрушиться. После разрушения трубы перекачиваемое вещество выходит наружу, что сулит его потерями в лучшем случае и экологической катастрофой – в худшем.

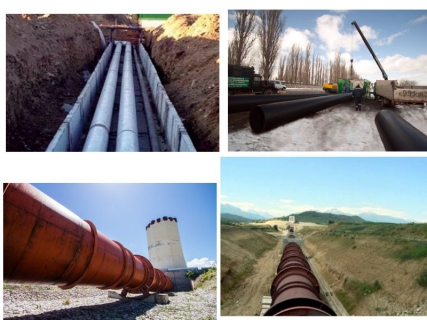

Для транспортировки веществ под давлением используется
напорный трубопровод. Такие сооружения используются в добывающей отрасли – по ним перемещается нефть и газ, а также в жилищно-коммунальном хозяйстве для создания сетей водоснабжения и водоотведения.
Согласно СП 31.13330.2012, материалом изготовления напорных водоводов должен быть либо железобетон, либо хризотилцемент, либо пластмасса, либо другой неметаллический материал. Если трубопровод строится из металлических труб, то это решение должно быть обосновано. Чугунные трубы трубопровода напорного типа могут применяться в границах территорий промышленных предприятий, а также предприятиях сельскохозяйственного назначения. Трубы из стали могут быть включены в состав трубопровода напорного типа, если на участке расчётное внутренне давление превышает 1,5 МПа, если трубопровод прокладывается под транспортными дорогами, если трубы питьевого водовода пересекаются с трубами канализации.
Напорный трубопровод должен отвечать требованиям расчёта и выдерживать действующую на его элементы нагрузки. Чтобы определить способность сооружения противостоять разрушающим силам, проводят испытание напорных трубопроводов. Требования к этой процедуре изложены в СНиП 3.05.04-85. Согласно документу, если проектом не предписано иное, основным способом выявления недостатков является гидравлическое испытание. В некоторых случаях используется пневматический способ.
Работы по испытанию трубопроводов должны проходить в два этапа:
- Изучение прочности и герметичности сооружения с осуществлением присыпки грунтом на одну вторую диаметра напорного трубопровода.
- Изучение прочности и герметичности труб с их полной засыпкой.
При проведении первого этапа на площадке присутствуют представители строительного предприятия. После всех процедур составляется акт, который утверждает главный инженер строительной фирмы.
При проведении второго этапа на площадке присутствуют также представители заказчика и организации, которая будет эксплуатировать трубопровод. В конце испытаний составляется акт, форма которого присутствует в приложениях указанного свода строительных норм и правил.
Таким образом, для транспортировки рабочей среды под давлением недопустимо использование обычных труб. Она должна производиться по трубопроводу напорного типа. Он выдерживает нагрузки, создаваемые давлением и не разрушается. Вероятность аварии на напорных сооружениях при правильной их эксплуатации сведена к минимуму.
