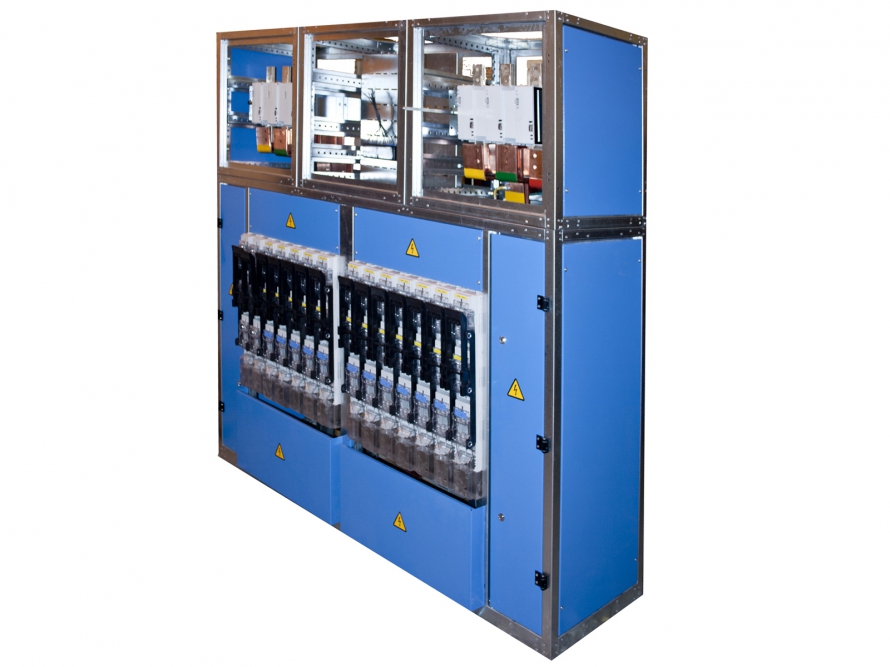

Шкафы низкого напряжения ШРНН

Шкаф представляет собой горизонтально расположенные сборные шины, на которые установлены выключатели-разъединители-предохранители («фидеры») с вертикальным расположением фаз одного присоединения. Каждый фидер выполняет функции разъединителя и защиты от перегрузок и коротких замыканий подключаемой к нему снизу кабельной линии. Для питания и защиты потребителя с номинальным током более 630А применяются комбинированные шкафы - с модулем защиты отходящей линии автоматическим выключателем.

Схемы  вспомогательных соединений предусматривают:

а) измерение линейного напряжения между всеми фазами. Контроль напряжения на шинах 0,4 кВ осуществляется с помощью вольтметра. Вольтметр                       подключается к фазам через переключатель;

б) учет электрической энергии на вводе РУНН . Учет расхода электроэнергии осуществляется счетчиком;

в) обогрев счетчика электрической энергии. Для обеспечения нормальной работы счетчика в зимних условиях предусмотрен обогрев электронагревателями;

г) автоматическое включение и отключение обогрева отсека РУНН. Включение электронагревателей производится автоматически тепловым датчиком температурного реле;

д) освещение отсеков комплектной трансформаторной подстанции киоскового типа: рабочее - на напряжение 36 В . Осветительные лампы включаются   вручную бытовыми выключателями;

Защита от коротких замыканий в цепях освещения осуществляется предохранителями со стороны ввода питания и предохранителем со стороны 36 В.

е) уличное освещение, которое включается и отключается автоматически по сигналу встроенного фотореле.  т./ф.4922-305368 ;8-903-6471471

        http://www.elektroshit.vlar.ru






18/04/2014, 10:04
