Пункт коммерческого учёта столбовой ПКУ-С

Высоковольтный шкаф (ШВ) представляет собой цельнометаллический, герметичный шкаф с открывающейся передней дверцей. На боковых стенках корпуса предусмотрены две дверки для доступа и обслуживания. Проходные изоляторы вмонтированы в крышу шкафа к ним подключаются главные цепи.

Составные компоненты:

Шкаф высоковольтный измерительный

Шкаф учёта и передачи данных (ШУ)

Кабель соединительный

Ограничитель перенапряжений (ОПН)

Монтажный комплект.

Пункт коммерческого учета столбовой преобразует ток и напряжение в измерительные сигналы (передача данных осуществляется по радио каналам при помощи радиомодемов (GSM сети) или же по волокно — оптическим линиям связи (ВОЛС) соответственно при помощи волокно оптических модемов). Используются измерительные трансформаторы напряжения (ТН) и трансформаторы тока (ТТ) , количество трансформаторов зависит от схемы измерения; 2ТТ и 2ТН, 2ТТ и 3ТН, 3ТТ и 3ТН. В качестве измерительных трансформаторов используются типовые трансформаторы; ТОЛ10-I-2 ,ЗНОЛП-6(10) или НОЛП-6(10). Заказчиком могут быть выбраны и другие типы трансформаторов соответствующих требованиям ГОСТ и при наличии сертификатов соответствия. Для собственных нужд используются дополнительные обмотки трансформаторов (для обогрева ШУ, оперативного питания модемов и т. п.) Соединительный кабель вводится через гермоввод и подключается к ШВ клеммным блоком зажимов. На дне корпуса предусмотрены дренажные отверстия для слива конденсата.

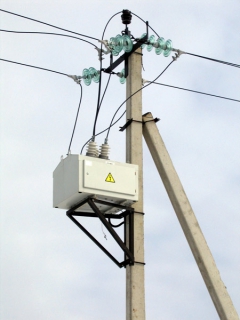

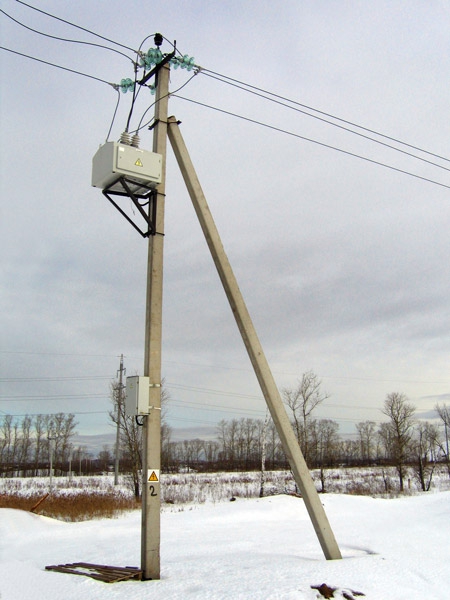

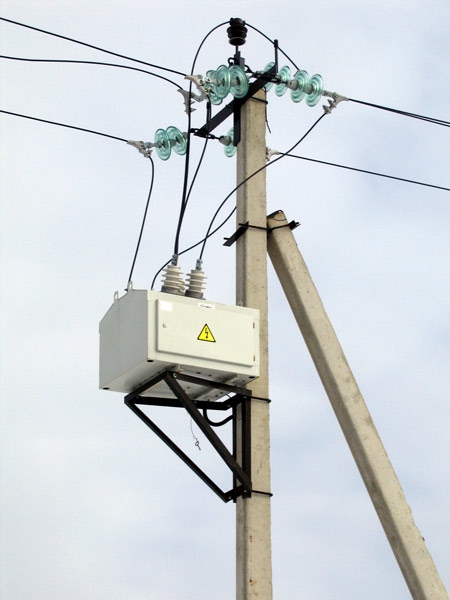

ШВ монтируется на опорах воздушных линий передач электроэнергии при помощи монтажного комплекта.

 (495) 720-70-42; 903-720-70-42 ; 8-903-6471471  http://www.electromarcet.ru     Электромаркет



18/04/2014, 11:04
