Пункт коммерческого учета электроэнергии ПКУ-10.

Пункт коммерческого учета электроэнергии (ПКУ-10) предназначен для учета, измерения, сбора, хранения и передачи информации о потреблении электроэнергии  в воздушных распределительных сетях  трехфазного переменного тока частотой 50 Гц и номинальным напряжением  6-10 кВ. Отслеживания факторов несанкционированного подключения, отбора мощности и иных потерь, а так же  для использования  в составе автоматизированной системы контроля  и учета электроэнергии.

     ПКУ-10 устанавливается на границе раздела балансной принадлежности на существующую опору ВЛ, что не требует дополнительного землеотвода и капитальных сооружений.

     Сбор информации по показаниям счетчика электроэнергии  возможно осуществлять в двух режимах:
местный (визуальный съем показаний со счетчика, установленного в НШ); дистанционный (передача данных на диспетчерский пункт с использованием как проводных, так и беспроводных каналов связи).

 Конструкция

    ПКУ-10 состоит из двух шкафов.

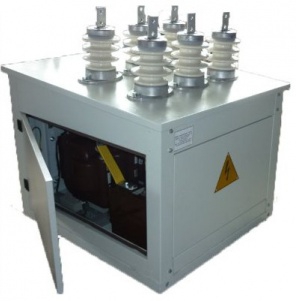

Высоковольтный шкаф представляет собой металлический корпус  с проходными изоляторами ИПУ, внутри которого расположены два трансформатора напряжения типа НОЛ, два трансформатора тока типа ТОЛ, два предохранителя ПКН.
В зависимости от потребности заказчика схемы подключения счетчика могут быть выполнены в вариантах:

2 трансформатора тока + 2 трансформатора напряжения ;
2 трансформатора тока + 3 трансформатора напряжения ;
3 трансформатора тока + 3 трансформатора напряжения ;

Низковольтный шкаф   представляет собой металлический шкаф,  внутри которого распложены  испытательная коробка и приборы учета.

   Для связи низковольтного и высоковольтного шкафа используется  соединительный провод, проложенный в гофрированной трубе.
Корпуса ВШ и НШ сделаны из стали, покрытой краской. Для защиты оборудования и повышение помехоустойчивости при коммутационных и атмосферных перенапряжениях используются ограничители перенапряжения.

т./ф.4922-305368 ;8-903-6471471

        http://www.elektroshit.vlar.ru
