Одним из наиболее производительных способов выпуска однослойных стеновых панелей и беспустотных плит перекрытия является метод вертикального формования с использованием кассетных установок европейского образца (КУЕ) и СМЖ (КУСМЖ), главное отличие которых в способе распалубке. Тепловые щиты первой из упомянутых перемещаются по нижним рельсам, вторые – по верхним.
Габариты и металлоемкость

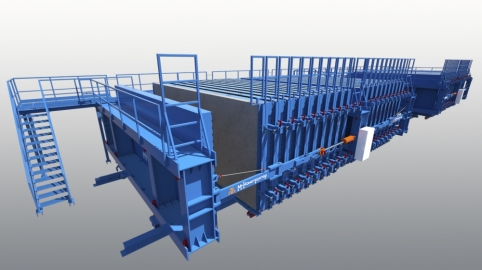

Наиболее распространенным исполнением европейской КУ является машина на 20 отсеков, применительно к КУ типа СМЖ – на 10.
У КУЕ гораздо большие, чем у СМЖ габариты. Это приводит и к большей массе, но при этом и количество отсеков у КУЕ на 50% больше.
При одинаковой производительности масса двух КУ СМЖ будет больше на 4,1 %.
В то же время, и сам металл и стоимость его обработки при производстве СМЖ будет гораздо ниже. Также в СМЖ отсутствуют мотор-редукторы, меньшее количество вибраторов, гидроцилиндров и др.
Две КУ СМЖ занимают меньше места в цехе, однако эта разница будет нивелироваться: вплотную друг к другу КУ не поставишь плюс необходимо межкрановое пространство.
То есть, явного преимущества в металлоемкости и занимаемых площадях нет ни у одного из типов рассматриваемых машин.
Работа с крановым оборудованием
Конструктивные особенности двух КУ СМЖ позволяют работать двум кранам одновременно. В европейке такое невозможно, потому что один кран перекрывает собой вторую половину кассеты.
Вибрация, прогрев, контроль ТВО

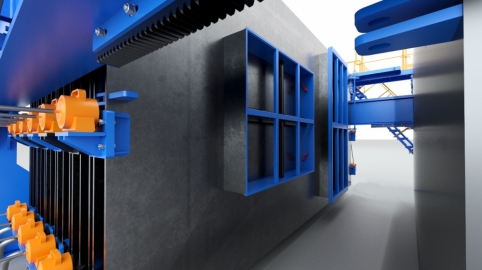

Толщина формующих щитов европейки варьируется от 150 мм до 300 мм. Это достаточно жесткая конструкция, на которую, в зависимости от габаритных размеров, необходимо устанавливать от 3 до 8 вибраторов (суммарное количество вибраторов от 66 до 176 шт), чтобы вибрирование было качественным.
Кроме того, заводу-изготовителю необходимо совместить два в одном: с одной стороны, щит не должен изгибаться или деформироваться, с другой – необходимо уплотнять бетонную смесь. В настоящем качество вибрирования повышается количеством вибраторов.
В вопросе скорости и качества уплотнения бетонной смеси плюс за СМЖ.
Режим ТО.Одним из плюсов европейки является прогрев применительно к любому теплоносителю: вода (t≥ 90 ̊С), пар (t 110-130 ̊C), термомасло (t 140-190 ̊C). Любой из перечисленных теплоносителей может быть использован и в СМЖ.
Переналадка. Сегодня сварка в СМЖ стала прошлым, пришла магнитная бортноснастка, успешно применяемая в европейских КУ.
Скажем и о ключевой особенности кассетного метода – быстрой переналадке. Рабочее расстояние между щитами европейки 1200 мм, в СМЖ – 800 мм, но компетенции завода «М-Конструктор» позволяют изготовить КУсмж с таким же расстоянием между щитами при раскрываемости.

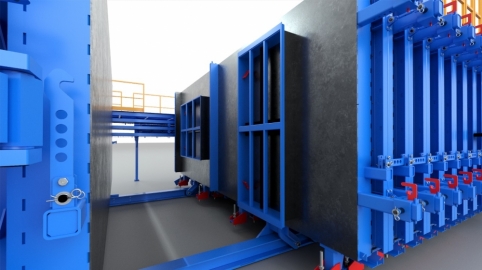

Устройство. Нижние рельсы на полу и верхние у СМЖ дают разницу в распалубке и работе механизмов. Европейка имеет преимущество, так как направляющие рельсы находятся на полу. У СМЖ разделительные щиты наверху, что ведет за собой высокий грузоподъем и такое же расположение кранов. В качестве борьбы за рабочее пространство может использоваться приямок. Такой опыт у завода есть, как и опыт применения европейских КУ в приямках, связанный как раз с высотой грузоподъема.
Плюс в устройстве отдаем КУ европейского образца. Для съема достаточно приподнять изделие всего на 30 см, вывести в сторону и перемещать на склад. СМЖ требует подъема изделия минимум на высоту КУ.
Рабочие механизмы. Мотор-редукторы для перемещения отсеков в количестве 8 штук, 4 гидроцилиндра (раскрытие-закрытие КУ), 4 приводящих в движение щиты – все это компоненты КУ европейского типа. Помимо вышеуказанных функций гидроцилиндры выполняют финальное сжатие КУ и исключают произвольное раскрытие, что продублировано механическими стяжками.

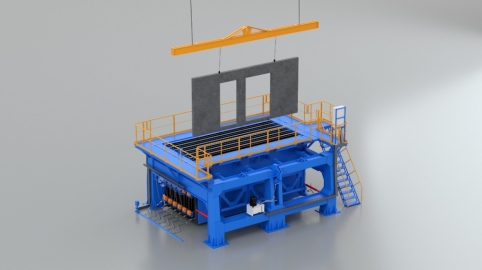

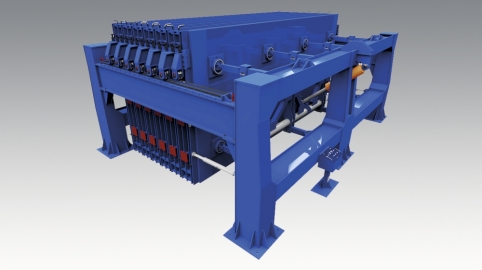

У СМЖ есть только один гидроцилиндр, отвечающий за все операции: раскрытие КУ, закрытие, раздвижку щитов. Перекос щитов при распалубке исключает механизм синхронизации со страховочными элементами. Надежность примененных решений проверена практикой.
Такой минимум позволяет использовать персонал с более низкой квалификацией, экономить время и увеличивать объемы выработки.
Заключение
Плюсы СМЖ: Небольшой выигрыш в площади при размещении двух и кратных двум установок, лучше вибрация, а, значит, уплотнение бетонной смеси и качество ЖБИ, меньшее количество рабочих механизмов. Главное – меньшее время на укладку бетона и более качественное вибрирование, что дает бо́льшую оборачиваемость отсеков КУ.
Плюсы КУ европейского типа: Металлоемкость ниже, большее количество отсеков, меньше высота грузоподъемности и, как следствие, удобство съема, эстетичность и современный вид.
Сравнив равные исходные показатели двух типов КУ, вывод очевиден: СМЖ ни в чем не уступает своему европейскому оппоненту, а по ключевому показателю даже превосходит его.
Напомним, что запросы на изготовление интересующего вас оборудования для изготовления ЖБИ принимает отдел продаж завода «М-Конструктор».
