Шахты лифтов: принцип устройства
В многоэтажном строительстве первое, что нужно предусмотреть – это шахты лифтов, пространство для пассажирской кабины и противовеса. Они предназначены для быстрого перемещения людей и грузов между этажами. Проектируются в полном соответствии с противопожарными требованиями, СНиПами и ПУБЭЛ.
Лифтовые шахты должны быть отделены от лестничных пролетов и площадок перегородками или расстоянием, обеспечивающим безопасность людей, находящихся на лестницах. Конструкции могут быть глухими и приставными. Приставные возводятся на внешней стене здания.
По способу возведения различают несколько видов шахт:
- Монолитные железобетонные. Применяются в монолитном строительстве, имеют жесткую конструкцию, сохраняющую четкость геометрии на протяжении всего срока эксплуатации здания. Сооружаются одновременно со зданием по методу скользящей опалубки.
- Тюбинговые. Представляют собой железобетонные быстровозводимые сооружения, состоящие из нескольких элементов (высота каждого – один этаж). Изготовление тюбингов ведется в заводских условиях и там же монтируют закладные элементы. Сооружение конструкции производится с помощью подъемного крана. Тюбинги используются в панельном строительстве.
- Блочные. Монтаж осуществляется из множества бетонных блоков или кирпичей. Не требуют применения спецтехники и опалубки. Распространены в малоэтажном строительстве.
- Каркасные. Конструктивно состоят из металлопрофилей разного вида и сечения. Используются для устройства открытых и закрытых межлестничных шахт в случае, когда глухая конструкция экономически нецелесообразна или невозможна.
Внутри конструкции может размещаться следующее лифтовое оборудование:
- Грузопассажирская кабина.
- Противовес.
- Тяговый механизм.
- Устройство для ограничения скорости.
- Пружинные буферы.
- Направляющие.
- Кабель связи.
- Средства освещения.
- Уравновешивающие элементы для тяговых канатов.
- Электрооборудование.

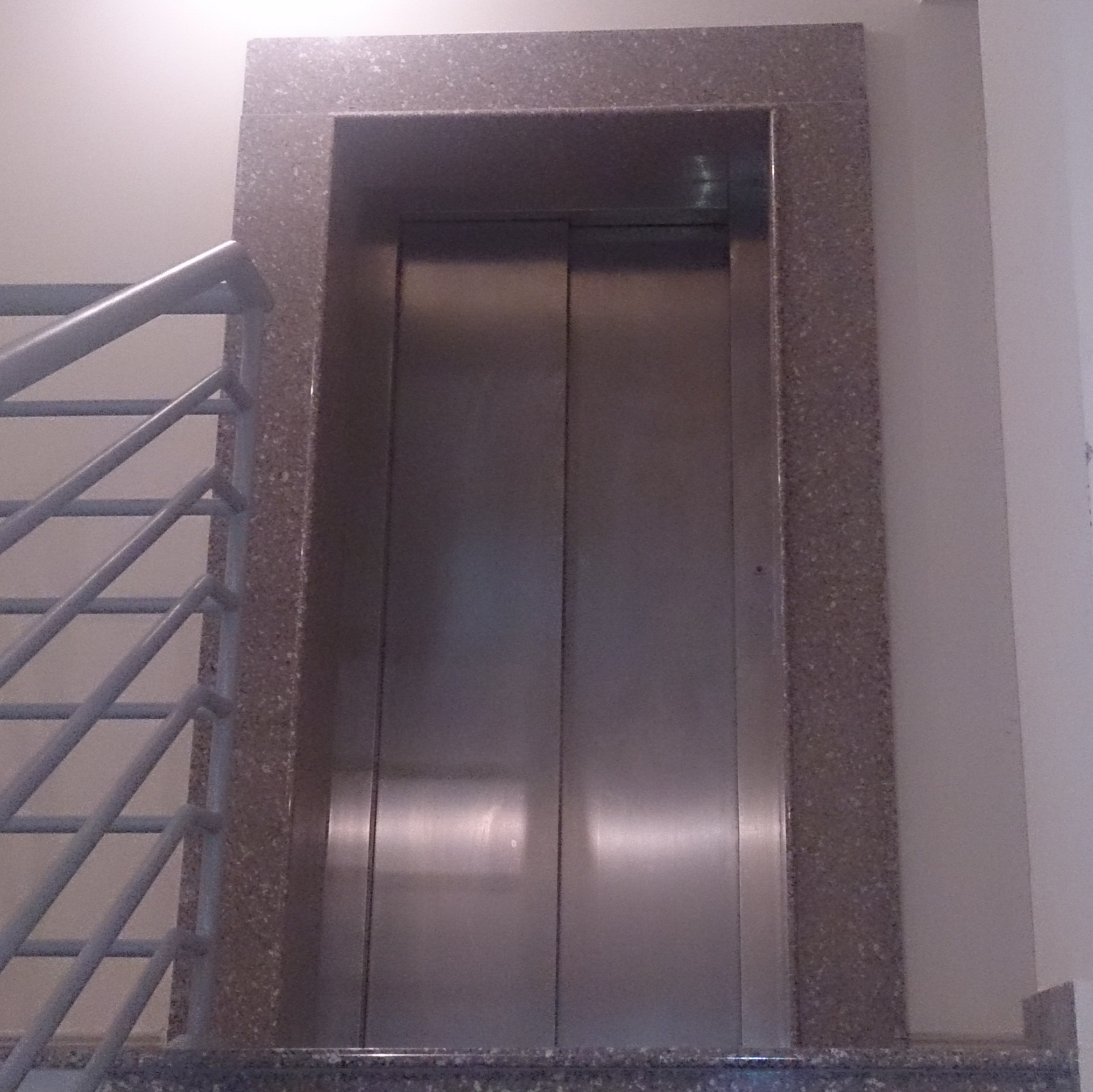

- Порталы и двери.
Приямок – важная часть шахты, которая расположена ниже уровня площадки самого нижнего этажа. В приямке монтируются буфера и противовесы, ограничители скорости. Их следует защищать от намокания. Когда кабина стоит на упорах или буферных пружинах, то, согласно нормативам, в приямке должно оставаться свободное пространство для размещения параллелепипеда, размеры которого 1,0×0,6×0,5 м. При этом зазор между полом кабины и дном приямка должен быть не менее полуметра.
Пространство в верхней части шахты, расположенное между верхней площадкой верхнего этажа и перекрытием, называют верхним этажом. В старых моделях лифтов здесь размещали концевой выключатель, который при возникновении внештатной ситуации размыкал цепь питания.
Внутри сооружения запрещено монтировать коммуникации и оборудование, не связанное с работой лифта. Исключение – системы охранной и пожарной сигнализации, вентиляция, отопление, устройства связи с диспетчером. При этом пульты регулирования и управления дополнительным оборудованием должны находиться вне шахты.
30/10/2013, 12:10
