Дождевая, или ливневая канализация (ливневка) – это инженерная система для отвода талых и дождевых вод в центральный коллектор, придорожный кювет или водоем. По способу организации отводящей системы различают три типа ливневок:
- Открытого типа (линейный дренаж). Вода отводится по открытым желобам и лоткам. Система открытого типа может устанавливаться на крышах домов, вдоль дорог и крупных площадок.
- Закрытого типа (точечный дренаж). Вода через точечные дождеприемники по системе трубопроводов выпускается в водоемы. Дождеприемник обычно имеет прямоугольную форму и накрыт декоративной решеткой. Такая система чаще всего монтируется на крышах зданий.
- Смешанного типа. Конструкция включает и открытые лотки, и закрытые трубопроводы. Все водонесущие элементы имеют уклон в сторону коллектора.
Наибольшее распространение имеет система смешанного типа, так как требует меньшего ухода в процессе эксплуатации и легко чистится.
Канализационная система, независимо от того, монтируется она в промышленной зоне, возле шоссе или вокруг жилого дома, состоит из нескольких основных элементов:
- Точечные дождеприемники (колодцы). Осуществляют локальный сбор жидкости. Непосредственно к ним подводится сливная труба.
- Лотки. Монтируются в дренажные канавы под углом, для того, чтобы вода самотеком перемещалась в нужном направлении.
- Пескоуловители. Фильтрующие элементы, предотвращают засорение системы водоотведения крупным мусором.
- Система трубопроводов. Выполняет те же функции, что и лотки, но монтируется под землей.

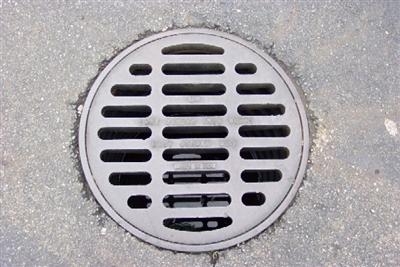

- Сливные решетки.
- Смотровые люки. Облегчают контроль за работой системы.
- Коллектор.
Сооружение ливневки любого типа должно производиться в соответствии с нормами СНиП. Этот документ регламентирует строительство новой и реконструкцию старой дождевой системы и является обязательным для выполнения. В СНиП описан порядок ведения инженерных расчетов при проектировании, основные формулы, требования к используемым материалам и правила эксплуатации. Пакет проектных документов включает рабочие чертежи, общие данные, план канализации, профиль сети в продольном разрезе и ведомость объема работ.
При разработке ливневки нужно учитывать следующие параметры, характерные для района предполагаемого строительства:
- Количество осадков.
- Частота выпадения осадков.
- Площадь стока (крыши, площадки, дороги).
- Свойства грунта.
- Места расположения уже существующих коммуникаций.
Также при прокладке подземного трубопровода учитывают глубину промерзания почвы.
Очистка воды
Ливневая канализация оснащается очистными сооружениями. С их помощью санитарно-гигиенические показатели сточных вод доводятся до нормы перед сливом в водоем. Устройство состоит из песколовки, отстойника и фильтров. Монтаж производится под землей. На поверхность выводятся только смотровые люки. При расположении под проезжей частью, над установкой монтируется железобетонная плита, а смотровые люки выполняются чугунными.
