Распределить электроэнергию от трансформаторных подстанций по квартирам дома или помещениям предприятия позволяет вводно распределительное устройство (ВРУ). С его помощью также может обеспечиваться защита электроприборов от некачественного тока и коротких замыканий.
ВРУ отличаются от ВУ (вводных устройств) тем, что первые устанавливаются исключительно в зданиях, а вторые – снаружи на столбе, возле здания, или в нём, но кроме этого, в вводных устройствах нет автоматов защиты, которые бы распределяли электроэнергию по отдельным группам.

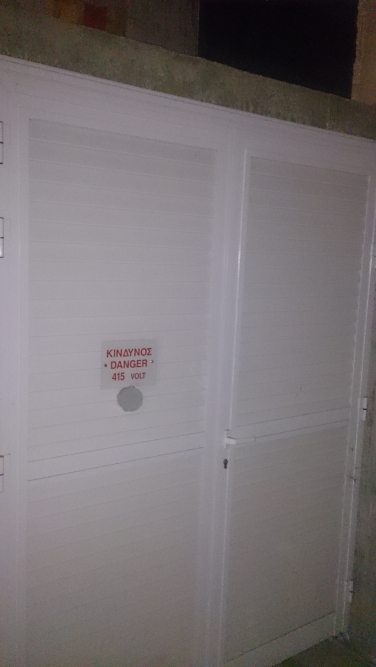

В домах часто устанавливаются ВРУ в шкафном корпусе: в нём собраны все приборы, которые позволяют контролировать и распределять электроэнергию среди потребителей и дополнительных нагрузок. ВРУ принимает трёхфазный переменный ток с напряжением 380/220 В и частотой 50 Гц в сети с глухозаземлённой нейтралью. На выводе образует электросеть, защищённую от коротких замыканий, перегрузок, нечастых оперативных прерываний электроцепи. Под нечастыми следует понимает 6 и менее включений и выключений.
В шкафу могут находиться различные приборы. Устройство ВРУ может разниться от шкафа к шкафу, но в общем виде в состав ВРУ входят:
- рубильники для разрывания электроцепи;
- предохранители для защиты сети от перегрузок;
- счётчики электрической энергии для контроля за потреблением;
- устройства аварийного ввода резерва для подключения нагрузок к дополнительному (резервному) источнику питания в случае потери энергии в основном;
- переключатель фаз, предназначенный для переключения нагрузки на другую фазу в случае потери качества тока на основной;
- датчики, определяющие распределение нагрузок по фазам;
- вольтметр;
- амперметр;
- рубильник аварийного освещения.
На переднюю панель, являющуюся чаще всего дверью ВРУ, выводятся показания параметров электросети. Так, например, могут отображаться напряжение, сила тока, расход электроэнергии, срабатывания защитных устройств, перекос по фазам и др.
Провода к ВРУ обычно подводятся снизу, а выводятся сверху, либо из другого отверстия снизу. Существует ограничение на толщину кабелей, которые подсоединяются к одному зажиму ввода ВРУ. В общественных зданиях и домах повышенной этажности сечение жил проводов не должен превышать 4х150 кв. мм.
Монтаж вводно-распределительных устройств ведётся специалистами-электриками, разбирающимися в назначении каждого элемента сети, знающими технику безопасности, имеющими специальные инструменты и оборудование. Схема подключения ВРУ в каждом случае своя, поэтому важно, чтобы с особенностями установки разбирался профессионал.
