ТЭН способны работать в самых разнообразных средах, включая агрессивные, в том числе растворы кислот, щелочей, легкоплавкие металлы, селитру. Рабочая температура на оболочке ТЭН колеблется от десятков градусов (при нагреве воды и других жидких сред) до 750°С (при нагреве газовых сред), а специальные исполнения ТЭНов допускают их применения и при более высоких температурах нагреваемой среды.
В качестве оболочки применяются электросварные или цельнотянутые трубы из углеродистых, нержавеющих марок стали, титана, циркония и др.
ТЭН может оснащаться крепежной арматурой – штуцерами с метрической или трубной резьбой, планками.
Контактная часть оснащается резьбовой шпилькой (М3, М4, М5), соединительным разъемом («фастон») или флажком («лепесток»). Пространственная конфигурация любая.
Диаметр оболочки от 6 мм до 18.5 мм
Максимальная длина до 5800 мм
Единичная мощность ТЭНа (Ø 13 мм) – до 70 кВт
Напряжение питания от 12 В до 380 В
Максимальная температура нагрева до 750°С
Мы довели тепловую нагрузку на наших ТЭНах до 40 Вт/см2
Конструкция трубчатых электронагревателей (ТЭН):Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (несколько спиралей) из сплава с высоким оммическим сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизируют. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.
Наклейка “Free Wi-Fi” 22/07/2019, 02:07 Технические характеристики наклейки “Free Wi-Fi” Другие размеры наклейки вы можете за...
Трансформаторы ОДЦЭ-2000/25Б-У1 3/08/2019, 07:08 Технические характеристики Конструктивное исполнение Трансформатор состоит из следующих составных...

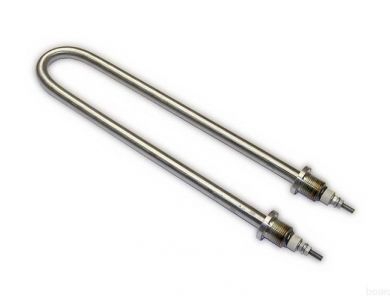

Трубчатые электронагреватели (ТЭНы)
В качестве оболочки применяются электросварные или цельнотянутые трубы из углеродистых, нержавеющих марок стали, титана, циркония и др.
ТЭН может оснащаться крепежной арматурой – штуцерами с метрической или трубной резьбой, планками.
Контактная часть оснащается резьбовой шпилькой (М3, М4, М5), соединительным разъемом («фастон») или флажком («лепесток»). Пространственная конфигурация любая.
Диаметр оболочки от 6 мм до 18.5 мм
Максимальная длина до 5800 мм
Единичная мощность ТЭНа (Ø 13 мм) – до 70 кВт
Напряжение питания от 12 В до 380 В
Максимальная температура нагрева до 750°С
Мы довели тепловую нагрузку на наших ТЭНах до 40 Вт/см2
Конструкция трубчатых электронагревателей (ТЭН):
Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (несколько спиралей) из сплава с высоким оммическим сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизируют. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.
Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (несколько спиралей) из сплава с высоким оммическим сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизируют. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.
